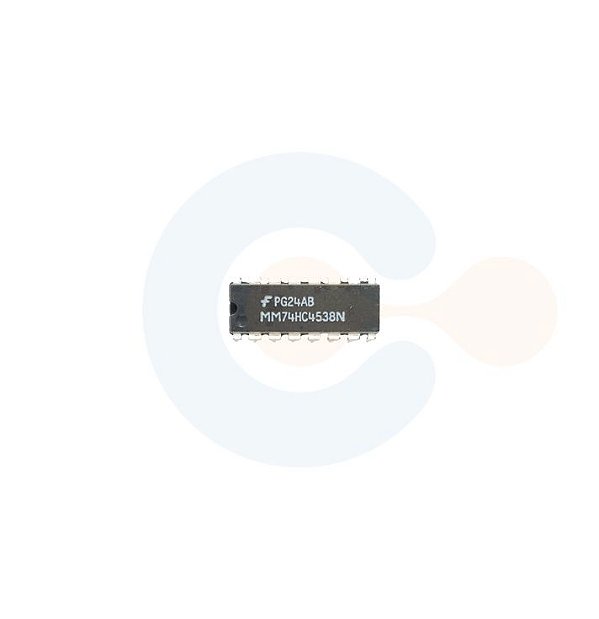

Circuito Integrado 74HC 4538
O multivibrador monoestável de alta velocidade MM74HC4538 (uma tomada) é implementado na avançada tecnologia CMOS com porta de silício. Eles apresentam velocidades comparáveis aos circuitos TTL Schottky de baixa potência, mantendo as características de baixa potência e alta imunidade a ruídos dos circuitos CMOS. Cada multivibrador apresenta uma entrada acionada por transição negativa, A e positiva, B, qualquer uma das quais pode ser usada como entrada inibida. Também está incluída uma entrada clara que, quando tomada em baixa, redefine a única foto.
O MM74HC4538 é acionável novamente, ou seja, pode ser acionado repetidamente enquanto suas saídas geram um pulso e o pulso será estendido. A estabilidade da largura de pulso em uma ampla faixa de temperatura e fornecimento é alcançada usando técnicas lineares de CMOS. A equação do pulso de saída é simplesmente: PW = 0,7 (R) (C), onde PW está em segundos, R está em ohms e C está em farads. Este dispositivo é compatível com pinos com o CD4528 e o CD4538 one shots. Todas as entradas são protegidas contra danos devido a descargas estáticas por diodos no VCC e no terra.
Mais informações consulte Datasheet.
Especificações:
Dual Retriggerable Monostable Multivibrator
Marca: Fairchild
Cód: MM74HC4538
